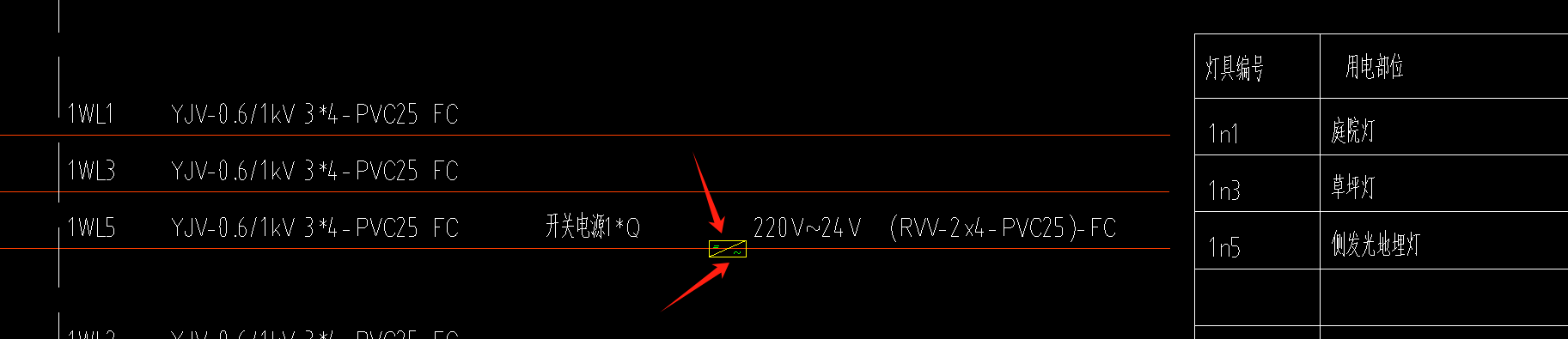

景观电气系统图这个开关电源跟平面图上的低压灯变压器是同一个东西吗？

请问这个是什么，两张图是同一个东西，一个是系统图上面的，一个是平面图上面的

请问这个是什么东西，我在图例什么没有找到

两张图是同一个东西，一个是系统图什么的，一个是平面图上面的

安装预算。如何区分线路图里面的电线类型？

你好！ 我在做电气预算的时候发现这个问题 假如电气平面图上有一电路显示有6跟电线， 但问题是配电箱出来的电线是BVV-2*2.5+BVR-2.5， 然后这六条电线连接一个吸顶灯，一个开关，一个应急照明。 假设是下图 6 2 开关--------/---------吸顶灯------/------开关 | | /6 | | | 配电箱 应急照明 如何区分平面图上显示的电线里面有多少跟BVV2.5，BVR2.5？ 最好是预算方面的答案！ 谢谢问题补充：我意思是类似的线路图上显示了根数， 系统图上显示了2种或2种以上的电线类型，如何区分线路图上显示的电线类型， 不然做不到预算啊！

安装

嗯嗯！再请教一下，这两张图是代表这同一个配电箱来的吗？如何计算WDZa-YJY-5*10（电房市电与备用电源）这部分的量呢？在平面图上我找不出是从那里连接出来的这两条线（找的到这两条线，但找不到源头，接上桥架的），要计算吗？谢谢

关于双电源自动切换装置调试

材料：《广东省通用安装工程综合定额（2018）》、关于广东省建设工程定额动态管理系统定额咨询问题的解答（第12期）一、根据定额说明理解，五、自动投入装置及信号系统调试，均包括继电器、仪表等元件本身和二次回路的调整试验，其工程量按下列规定计算：1.备用电源自动投入装置，按连锁机构的个数计算备用电源自投装置系统数量。一个双电源开关计取一个自投装置调试，同时造价站发布的定额解释上有一期回复说双电源系统调试只能计收最上一级总调试，套用“备用电源自投装置调试”子目。这样就存在一个问题：例如，一个扩建项目，新建一栋宿舍和食堂，在原来的高低压配电房旁增加一套高低压配电柜和变压器，不另加发电机组不设双电源切换柜。在这个情况下。楼内有3个配电箱带有双电源开关。一个箱直接从低压柜接两条回路，另外两个箱分别从两个不同的主动力箱接入两条回路。这时自投装置调试该不该计取？该怎么计？按造价站的补充说明只计最上一级的理解。是指双电源切换柜的调试吗？这个项目没有双电源切换柜，是否就不计自投装置调试？还是接入低压柜的双电源箱该计其他箱子不计，计1个调试？或者只要存在连锁机构就该计，计3个自投调试？另外有一个箱为应急照明动力箱，这个箱子需要同时计取事故照明切换装置和自投装置调试吗？
