老师们过年好，新人请教商业网点建模问题，第一次画网点，有点不明白

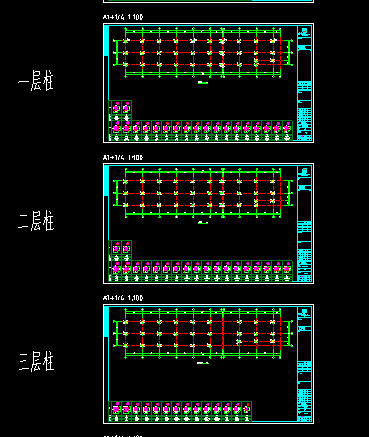

老师们过年好，问题如下：1、画图顺序是不是这样，垫层+基础+地下柱+地梁+一层底板怎么画+一层柱梁顶板+2层柱梁板+三层柱梁屋面板。2、C轴挡土墙要画吗？3、地梁那张图下面的剖面图看不明白，还要画车库顶板？我想象不出啥样4、请老师们帮我看看楼层设置怎么设置？基础层+1层+2层+3层+屋面层？基础图说1-9轴和10-16轴基础底标高不同，是不是垫层也要标高不同设置？有老师给个正确答案吗？就是楼层设置的标高和层高？我照着答案对照图纸学习。。3天要画出来，我表示很慌
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
可以全部先绘制所有层柱，然后梁，再然后板，再其次楼梯（含梯柱），再然后砌体、门窗、构造柱、圈梁、过梁--装饰装修这样顺序，至于基础层是先基础、然后根据基础生成垫层，再根据垫层生成土方
C轴线如果是挡土墙是要绘制的，但如果这个是属于车库。那么你是可以建模，但注意不要提取工程量
楼层是基础层-3层-屋面层
基础底标高不同垫层也是不同的，垫层标高你不用管他，根据基础生成就可以
2025-01-29 11:20:43
