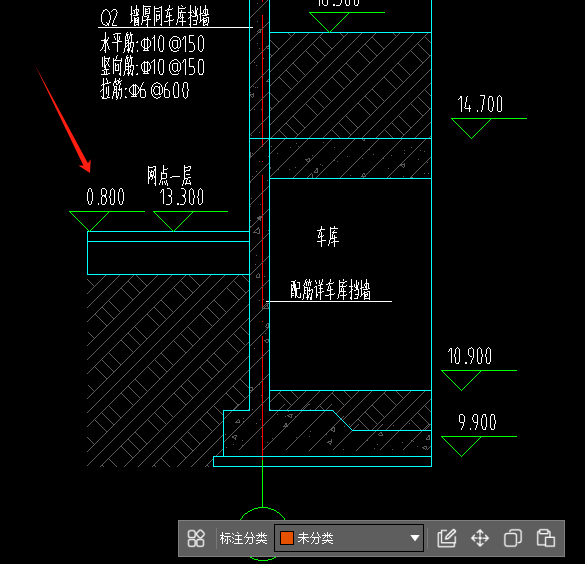

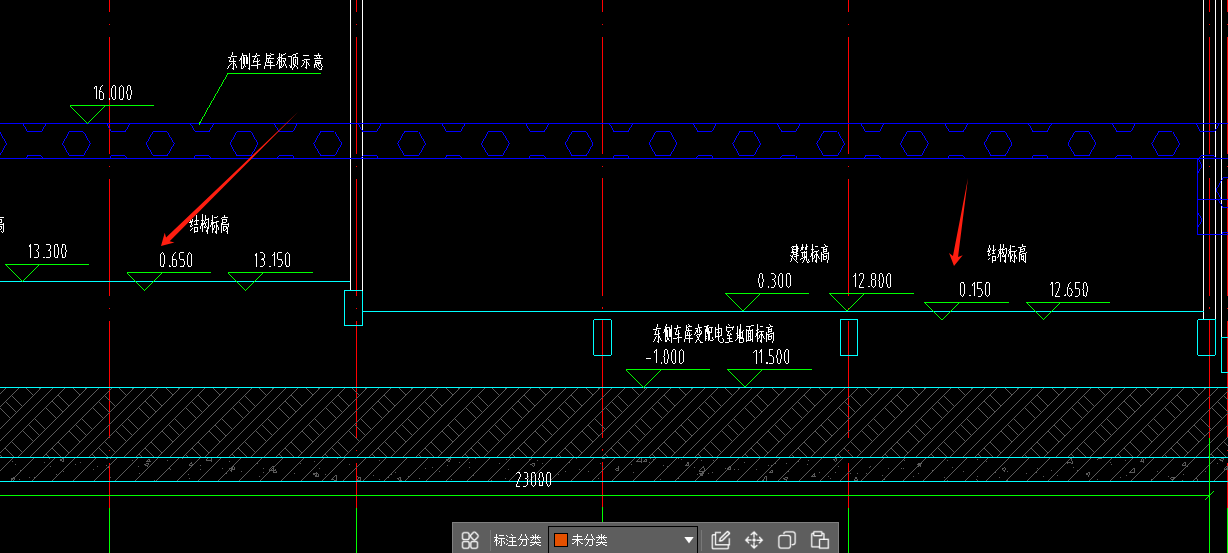

截图如下，问题1、已知基础底标高，根据基础尺寸得出基础顶标高，即地下柱的底标高，然后图纸柱大样描述柱顶标高为地梁顶标高，地梁顶标高就是1层底板标高，对吗？是截图箭头所指的0.95/0.65吗？为什么建筑标高有两个数字。。问题2、箭头所指的长方形图标是不是就是地梁？问题3、地梁图纸文字描述：本层不设楼板，设刚性地坪，然后给了面层混凝土厚度和钢筋，请问这个什么意思，就是说一层底板位置？怎么画呢？如果图纸看不清我再补充，图纸顺序混乱，老师多担待
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
问题1、已知基础底标高，根据基础尺寸得出基础顶标高，即地下柱的底标高，【是的，按图纸设计的标高就是柱的底标高就是基础顶标高，但再软件中按软件默认的基础底标高以上一样 】然后图纸柱大样描述柱顶标高为地梁顶标高，地梁顶标高就是1层底板标高，对吗？【对的】是截图箭头所指的0.95/0.65吗？【是的】为什么建筑标高有两个数字。。【13.6应该是海拔标高，也就是军队高程，0.65就是该工程相对于正负零的标高】
问题2、箭头所指的长方形图标是不是就是地梁？【是的】
问题3、地梁图纸文字描述：本层不设楼板，设刚性地坪，然后给了面层混凝土厚度和钢筋，请问这个什么意思，就是说一层底板位置？怎么画呢？【这个意思是说本层没有底板，就是混凝土的地面的，你可以绘制地面，也可以绘制板计算钢筋的】
2025-01-29 16:55:58
-
问题1、已知基础底标高，根据基础尺寸得出基础顶标高，即地下柱的底标高，然后图纸柱大样描述柱顶标高为地梁顶标高，地梁顶标高就是1层底板标高，对吗？
[[[柱钢筋入基础内锚固，混凝土柱计算到基础顶标高。柱顶标高是基础层的层顶标高。不一定是基础梁顶标高的。]]]
是截图箭头所指的0.95/0.65吗？为什么建筑标高有两个数字。[[[是按结构标高计算]]]
问题2、箭头所指的长方形图标是不是就是地梁？[[[是基础梁的示意标高。]]]
问题3、地梁图纸文字描述：本层不设楼板，设刚性地坪，然后给了面层混凝土厚度和钢筋，请问这个什么意思，就是说一层底板位置？[[[是板，可以用筏板定义布置]]]]
怎么画呢？如果图纸看不清我再补充，图纸顺序混乱，老师多担待[[[[设计图没有明确的，问一问设计员。]]]]
2025-01-29 16:40:08
-
柱底及柱顶层高，按层高设置可以
2025-01-30 09:41:22
