请问梁的附加箍筋怎么画
我在计算设置里面已经改好了 但是图上还是没有显示出来 要怎么画呢
全部回答
(3)
首答仅用{{minutesHtml}}
-

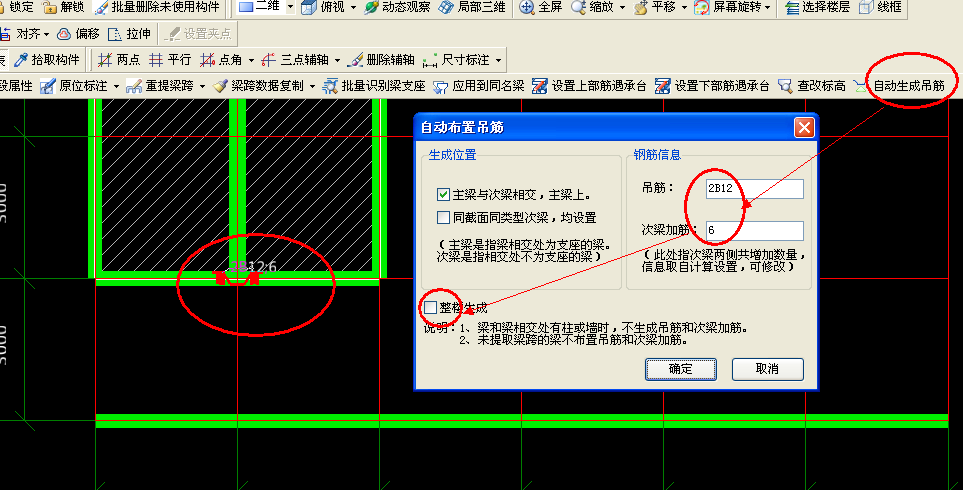

已采纳可以在进行梁的原位标注识别时，在相应跨中输入，也可以用工具栏上的“自动生成吊筋”功能进行智能布置。
“ 哦哦 在原位标注上输入的话 图上就不会显示出来这个箍筋吗？ 我还行问一下就是 两根一样宽的梁相交 两根梁上都有6根附加箍筋 这个怎么设置？”是的在原位标注中输入，界面是不会显示出来，但不影响钢筋时的计算。
2013-12-01 09:56:47
-
提供2种方法供你参考：1、如果导入的图纸中有附加箍的，可以点识别吊筋—提取钢筋和标注—自动识别吊筋。2、在梁原位标注中在“次梁宽度" 中输入宽度比如200，然后"次梁加筋" 中输入个数，一般6个。
2013-12-01 10:12:14
-
我在计算设置里面已经改好了 但是图上还是没有显示出来 要怎么画呢
附加钢筋可以在原位标注的表格中看到的，就是在表格后面往后拉一下，能看到的，图纸上是看不到的。
2013-12-01 09:56:48
